Ed推动器的参数讲解
发布时间:2023-01-06 点击次数:2063次应用
电力液压推动器是一种集电机、离心泵、油缸为一体,结构紧凑的驱动控制装置,广泛用作各种块式制动器和盘式
制动器的驱动装置,还可以用于各种工业阀门、闸门、定向摆动和转动(<90°)装置及夹紧装置的驱动控制。
性能及结构特点
● Ed推动器是*引进原西德EMG公司全套设计与制造技术生产制造,符合德国DIN15430和JB/T10603-2006标准。Ed系列推动器其零部件均由数控加工*加工,从加工到装配,严格的工艺、完善的检测、可靠的性能及寿命。试验确保了整机的*佳性能。
● 铝合金外壳全密封单推杆结构,外形美观、重量轻、功能齐全、性能优良、品种规格齐全。
● 电机为非油浸式结构,F级绝缘,耐热性好,寿命长。
● 电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气防护等级IP65。
● 电机轴和推杆均经过表面特殊处理,使密封件寿命大大延长。
● 传动部分全部为双密封结构,密封可靠。
● Ed推动器油缸壳体一侧设有平衡气室,可在0-180°范围内安装使用。
■ Ed系列推动器附加装置
Ed推动器可根据用户的要求增设附加装置来实现如下附加功能:
● 可同时设置上下限位开关。
● 上升限位开关:可指示制动器是否正常打开,推杆是否推到规定位置等。
● 下降限位开关:可指示制动器是否正确闭合,推杆是否回到规定位置等。
● 上升延时阀和下降延时阀或上升下降延时阀,可在额定动作时间至额定动作时间的10-20倍内调整所需的具体延时
值。
● 短行程推动器可增设内置式制动弹簧(C-弹簧)、复位弹簧(W-弹簧)、缓冲弹簧(d-弹簧)。
● 增设加热器,在使用地点环境温度低于-20℃,可根据需要增设加热器。
■ YT1系列推动器附加装置
● 绝缘等级为B级,外壳防护等级为IP54。
● 户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。
■ 特殊要求
● 根据要求可提供不同电压,不同频率等级的推动器。
● 通过特殊处理的三防电机适用于“TH”型、“AH”型、混合型要求。
驱动装置
Ed系列电力液压推动器
■ 使用条件
● 环境温度:-20℃~50℃使用DB-25液压油,低于-20℃时用YH-10航空液压油,可不装加热器;用DB-25液压油,必
须装加热器。
● 连续工作S1,断续工作S3-60%。
● 电压和频率:三相交流 380V/50(60)Hz,我公司还可以提供其它不同频率,不同电压的产品,需要时请协商订货。
● 三相交流异步式电动机,符合(GB755-2000)规定,性能详见“技术数据”。
绝缘等级:F级、电器防护等级:IP65。
● 电缆:导线截面*大可达4X2.5mm2。
● *防腐产品:用于空气中有腐蚀介质和相对湿度高,并由此可能生成凝水的情况。电机采用真空注塑的定子,涂漆采
用特殊防腐漆,系列产品均可提供防腐产品,用户需要可与公司联系

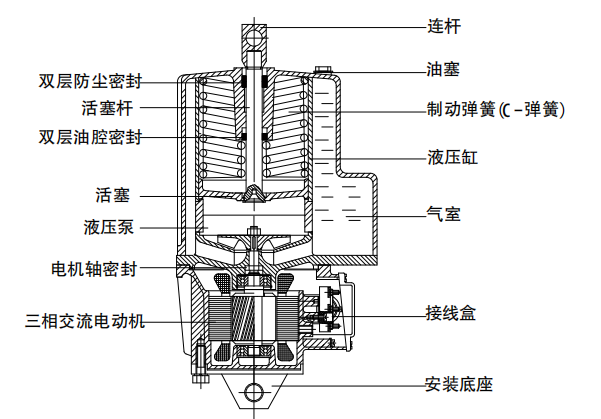

Ed推动器剖视图
